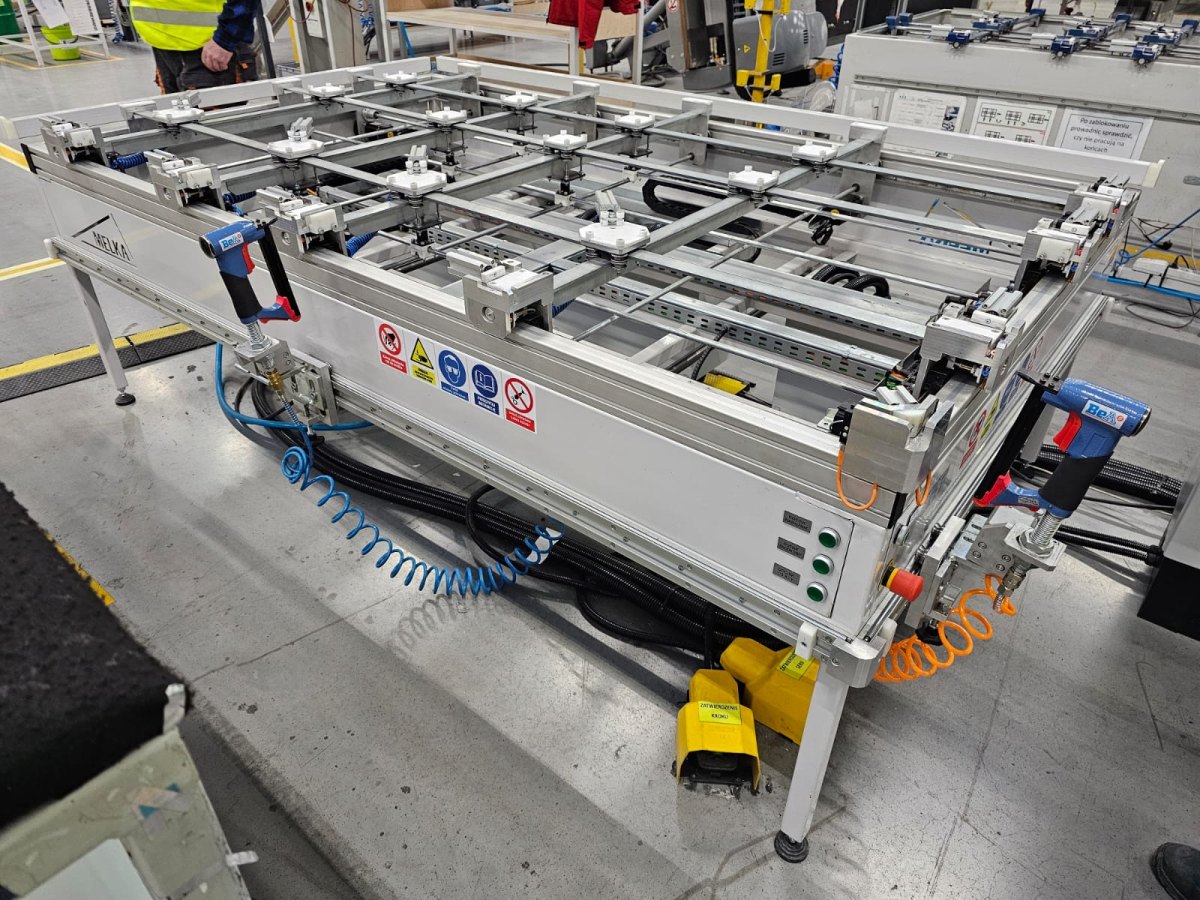

PÓŁAUTOMATYCZNY STÓŁ DO MONTAŻU SZPROSÓW

Dane całkowite:

• Długość całkowita: ok 2800 mm
• Szerokość całkowita: ok 1800 mm
• Wysokość całkowita: 1000 -1100 mm
• Ciężar całkowity: 500 kg
• Zasilanie powietrza: 7 BAR

• Minimalny rozmiar ramki: 400 x 400 mm ( X x Y )
• Maksymarlny rozmiar ramki: 2300 x 1350  ( X x Y ) (mieszczący się w zakresie pracy pozycjonerów)
• Maksymalny rozmiar ramki: 5000 x 2600 (X x Y) (ramka wystaje poza obrys stołu. Konieczne jest jej dwukrotne obrócenie)
• Maksymalna liczba szprosów na osi X: 7 szt.
• Maksymalna liczba szprosów na osi Y: 5 szt,
• Minimalna odległość między szprosami: 200 mm
• Makszymalna szerokość szprosa: 50 mm
• Minimalna odległość do szprosu od punktu "0" : 200 mm
• Obsługa ramek dystansowych o wymiarach: 6 - 24 mm
• Obsługa do 8 wysokości ramek (Przykładowo: 12mm, 13mm, 14mm, 15mm, 16mm, 18mm, 20mm, 22mm, 24mm).

• Konstrukcja stołu umożliwia regulację wysokości stołu w zakresie 965 +/- 50 mm.
• Docisk pneumatyczny na 1 osi X stabilizujące szpros względem ramki.
• Pozycjonery na osi X i Y wyposażone w pneumatyczny dosik unieruchamiający szpros.
• Zszywacze poruszają się po specjalnych prowadnicach, które zapewniają dokładność przemieszczeń.
• Pistolety zszywające zasilanie z głównego obwodu pneumatycznego są wyposażone we własne włączniki pneumatyczne oraz niezależny regulator ciśnienia.
• Przesuw zszywaczy wzdłuż stołu, dosunięcie do ramki oraz sterowanie strzałem odbywa się ręcznie.
• Stół wyposażony w 7 pozycjonerów (4 szt. na dłuższym boku "x"  i 3 szt. na krótszym boku "Y")
• Dwa szybkozłącza umożliwiają podłączenie dodatkowych urządzeń pomocniczych np. ręczny pistolet do przedmuchiwania.
• Stół wyposażony w stopki regulacyjne umożliwiające wypoziomowanie urządzenia.
• Urządzenie wyposażone w wolnostojący pulpit z przemysłowym komputerem z zainstalowanym systemem Windows. Pozwala to na łatwe podłączenie urządzenia do sieci. Komputer wyposazony w dotykowy ekran oraz klawiaturę i mysz.
• Pozycjonery wyposazone w czujniki uniemożliwiające zmianę ich położenia z włożoną ramką.
• Automatyczne centrowanie szprosu w zależności od wysokoći ramki. Możliwość ustawienia do max 8 wysokości.
• Automatyczne pozycjonery umożliwiają pozycjonowanie szprosów w układach symetrycznych i niesymetrycznych.
• Dodatkowe podpory na bokach dla ramek przekraczających wymiar roboczy stołu.

• Program 1 Manualny - pozwala ręcznie wpisać pozycję poszczególnych pozycjonerów oraz wybrać położenie ramki.
• Program 2 Automatyczny - ustawia pozycjonery automatycznie na podstawie danych zaimportowanych z pliku. Po zaimportowaniu pliku i wybraniu pozycji z listy pozycjonery ustawiają się w odpowiednich miejscach. Z poziomu ekranu komputera operator jest informowany o kolejnej operacji. W zależności od rodzaju szprosu po akcepacji każdego kroku pozycjonery będą zmieniać swoje połóżenie, aby umożliwić wstrzeliwanie szprosów na pozostałych krawędziach. Urzadzenie wyposażone jest w dwa włączniki nożne. Jeden do akcepracji wykonanego kroku, drugi do zakończenia serii i przejścia do wykonywania kolejnej ramki.
